سطح مقطع کابل شبکه
سطح مقطع کابل شبکه به اندازه برش عرضي هادي (معمولاً بر حسب ميليمتر مربع) گفته ميشود که نقش کليدي در ميزان افت ولتاژ و مقاومت الکتريکي کابل دارد. با افزايش قطر هادي، سطح مقطع بيشتر و مقاومت کاهش مييابد که اين ويژگي بهخصوص در مسيرهاي طولاني باعث انتقال بهتر داده و افت کمتر سيگنال ميشود. براي راهاندازي يک شبکه استاندارد، بررسي اين مورد در کنار سيستم AWG، نوع شيلد و استفاده از هاديهاي باکيفيت (مانند کابلهاي تمام مس) ضروري است.
سطح مقطع کابل شبکه چيست؟

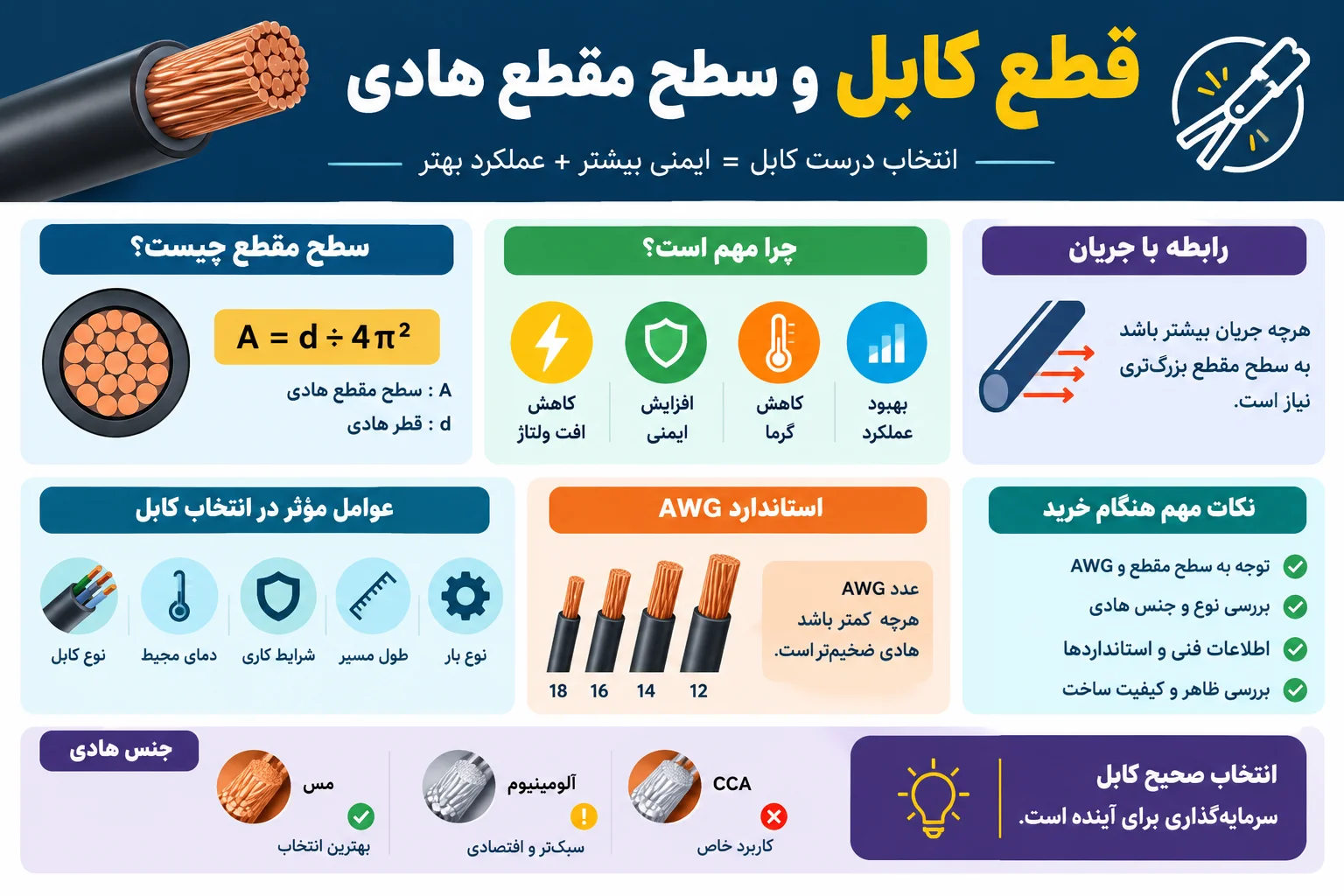

سطح مقطع به اندازه سطح برش عرضي هادي کابل گفته ميشود و معمولاً با واحد ميليمتر مربع آن را بيان ميکنند. هرچه قطر هادي بيشتر باشد، سطح مقطع آن نيز بيشتر خواهد بود. براي محاسبه سطح مقطع يک هادي گرد ميتوان از رابطه زير استفاده کرد:
A = πd² ÷ 4
در اين رابطه، A سطح مقطع و d قطر هادي است. اين مشخصه در کابلهاي برق اهميت زيادي دارد، زيرا مقدار جريان قابل عبور و ميزان افت ولتاژ به اندازه هادي وابسته است.
در کابل شبکه، شرايط کمي متفاوت است. اين کابلها براي انتقال داده طراحي شدهاند و پارامترهايي مانند دستهبندي کابل، جنس هادي، قطر هادي، مقاومت الکتريکي، ساختار زوجها و کيفيت روکش نيز در عملکرد آنها نقش دارند. به همين دليل، فقط نگاه کردن به ضخامت ظاهري کابل براي تشخيص کيفيت آن کافي نيست.
به همين دليل، براي انتخاب کابل شبکه نبايد فقط به ضخامت ظاهري آن توجه کرد. اگر يک کابل با هادي باکيفيت ميخواهيد، خريد کابل شبکه تمام مس از پاناتل يکي از گزينههايي است که ميتوانيد بررسي کنيد. در زمان خريد، مشخصات فني کابل را بخوانيد و مطمئن شويد جنس هادي، رده کابل و ساير مشخصات آن با نياز شبکه شما مطابقت دارد.
چرا ضخامت هادي در کابل شبکه اهميت دارد؟
در کابلهاي شبکه مسي، هادي وظيفه انتقال سيگنال را بر عهده دارد. افزايش قطر هادي معمولاً مقاومت الکتريکي آن را کاهش ميدهد. مقاومت کمتر ميتواند به کاهش تلفات و عملکرد مناسبتر کابل در شرايط کاري مشخص کمک کند.
اين موضوع در کابلهايي که طول بيشتري دارند اهميت بيشتري پيدا ميکند. وقتي مسير کابل طولاني باشد، کيفيت هادي و مشخصات الکتريکي کابل تأثير بيشتري روي کيفيت انتقال داده ميگذارد. البته نميتوان گفت هر کابل ضخيمتر الزاماً کابل بهتري است؛ استاندارد ساخت، جنس هادي و مشخصات فني محصول بايد در کنار هم بررسي شوند.
در کابلهاي شبکه استاندارد، اطلاعات مربوط به مشخصات کابل معمولاً روي بستهبندي يا بدنه آن درج ميشود. مواردي مانند Category، نوع شيلد، جنس هادي و مشخصات AWG ميتوانند اطلاعات دقيقتري درباره ساختار کابل در اختيار خريدار قرار دهند.
ارتباط AWG با سطح مقطع کابل شبکه
يکي از مشخصاتي که هنگام خريد کابل شبکه زياد ديده ميشود، عدد AWG است. AWG مخفف American Wire Gauge و يک سيستم استاندارد براي بيان ضخامت سيم و هادي است. در اين سيستم، عدد پايينتر به معني هادي ضخيمتر است.
براي مثال، کابلهاي شبکه با هادي 23 AWG از کابلهاي 24 AWG هادي ضخيمتري دارند. اين تفاوت روي مقاومت هادي اثر ميگذارد و در بعضي کاربردها ميتواند اهميت داشته باشد.
به همين دليل، اگر هدف انتخاب کابل مناسب براي يک پروژه شبکه است، بهتر است به جاي مقايسه ظاهري ضخامت کابلها، مشخصات درجشده روي محصول بررسي شود. در کابلهاي شبکه حرفهاي، اطلاعات مربوط به AWG، جنس هادي و استاندارد کابل ديد دقيقتري نسبت به ساختار محصول ايجاد ميکند.
تفاوت کابل تمام مس با کابلهاي غيراستاندارد
جنس هادي يکي از مهمترين موارد در انتخاب کابل شبکه است. کابل تمام مس از هادي مسي استفاده ميکند و مشخصات الکتريکي آن با کابلهايي که از آلياژها يا روکش مس روي فلزات ديگر استفاده ميکنند يکسان نيست.
کابلهاي CCA نمونهاي هستند که در بازار ديده ميشوند. در اين کابلها، هادي اصلي آلومينيوم است و سطح آن با مس پوشانده ميشود. ظاهر اين کابلها ممکن است شباهت زيادي به کابل تمام مس داشته باشد، اما از نظر مقاومت الکتريکي و ويژگيهاي انتقال، تفاوت دارند.
در پروژههايي که پايداري شبکه، طول مسير و کيفيت انتقال اهميت دارد، بررسي جنس هادي ضروري است. کابل تمام مس با مشخصات استاندارد، انتخاب مطمئنتري براي بسياري از شبکههاي حرفهاي است.
| ويژگي مورد بررسي | کابل شبکه تمام مس (استاندارد) | کابل شبکه غيراستاندارد (مانند CCA) |
| جنس هسته هادي | مس خالص | آلومينيوم با لايهاي از روکش مس |
| مقاومت الکتريکي | پايين (مطابق با استانداردهاي شبکه) | بالا (باعث افت ولتاژ و افت سيگنال ميشود) |
| کيفيت انتقال داده | بسيار بالا و بدون قطعي | پايينتر با احتمال تاخير در انتقال |
| پايداري در مسيرهاي طولاني | پايداري کامل و حفظ کيفيت سيگنال | ناپايدار و نامناسب براي مسافتهاي طولاني |
| کاربرد توصيهشده | شبکههاي حرفهاي، سازمانها و پروژههاي حساس | شبکههاي کوچک، غيرحساس و موقتي |

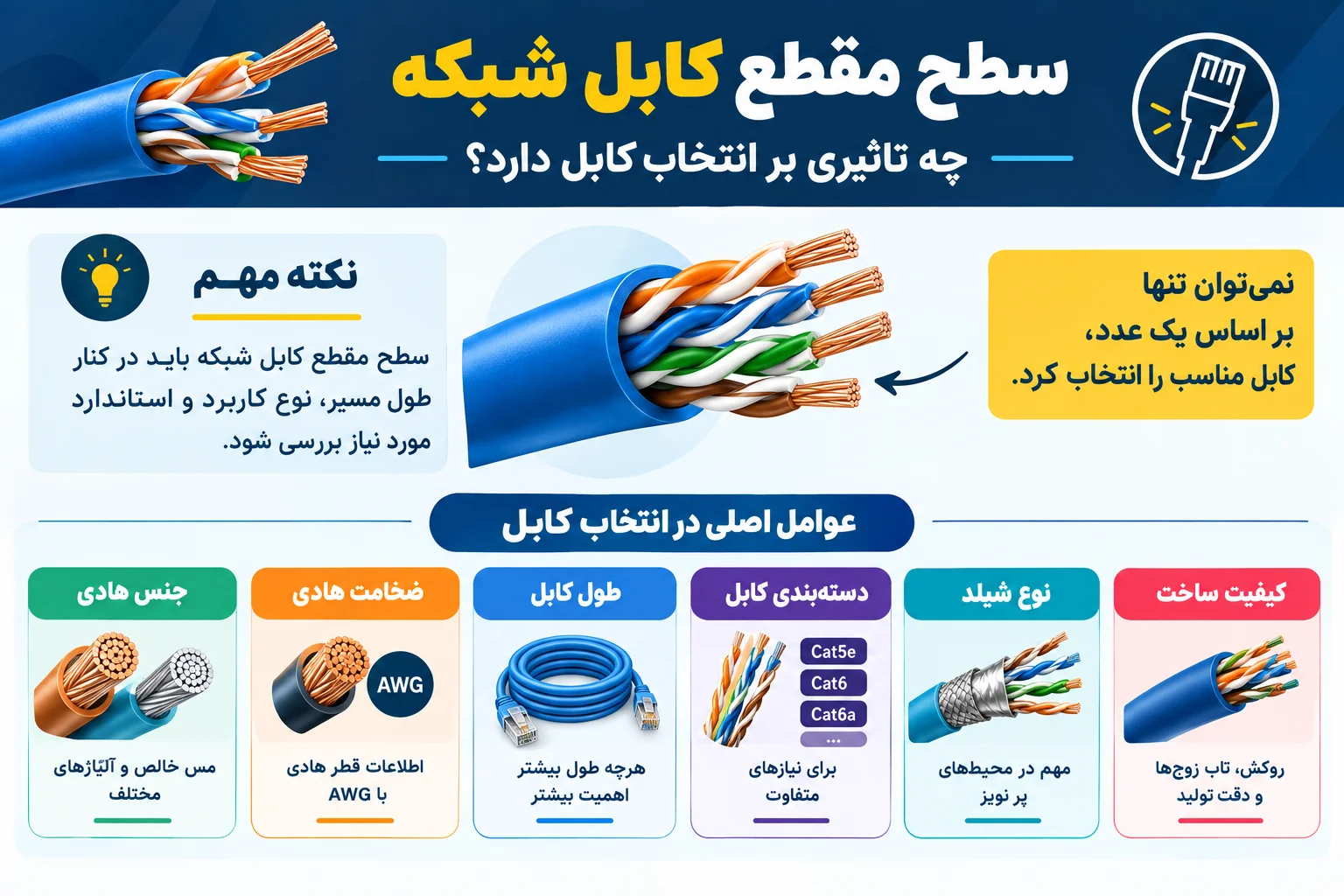

سطح مقطع کابل شبکه چه تاثيري بر انتخاب کابل دارد؟
سطح مقطع کابل شبکه بايد در کنار طول مسير، نوع کاربرد و استاندارد مورد نياز بررسي شود. نميتوان تنها بر اساس يک عدد، مناسب يا نامناسب بودن کابل را تعيين کرد.
براي انتخاب دقيقتر، چند عامل اصلي را بايد کنار هم قرار داد:
- جنس هادي: مس خالص و آلياژهاي مختلف رفتار الکتريکي يکساني ندارند.
- ضخامت هادي: مقدار AWG اطلاعات مناسبي درباره قطر هادي ارائه ميدهد.
- طول کابل: هرچه مسير طولانيتر باشد، مشخصات الکتريکي کابل اهميت بيشتري پيدا ميکند.
- دستهبندي کابل: Cat5e، Cat6، Cat6a و دستههاي بالاتر براي نيازهاي متفاوتي طراحي شدهاند.
- نوع شيلد: در محيطهايي که نويز الکترومغناطيسي وجود دارد، ساختار شيلد اهميت پيدا ميکند.
- کيفيت ساخت: ضخامت و جنس روکش، تاب زوجها و دقت توليد روي عملکرد نهايي کابل اثر دارند.
آيا کابل ضخيمتر هميشه بهتر است؟
خير. ضخامت بيشتر بهتنهايي نشانه کيفيت بالاتر نيست. يک کابل شبکه بايد بر اساس استاندارد و کاربرد مورد نظر انتخاب شود. افزايش غيرضروري ضخامت ميتواند انعطافپذيري کابل را کمتر کند و کار نصب، عبور از مسيرهاي باريک يا پانچ کردن آن را دشوارتر کند.
از طرف ديگر، کابل بيش از حد نازک يا محصولي با هادي نامناسب ممکن است براي بعضي مسيرها و تجهيزات انتخاب مناسبي نباشد. بنابراين بهتر است مشخصات فني کابل با نياز واقعي شبکه مطابقت داشته باشد.
هنگام خريد کابل شبکه به چه مشخصاتي توجه کنيم؟
براي انتخاب کابل شبکه مناسب، فقط به ظاهر کابل يا عبارتهاي تبليغاتي روي بستهبندي توجه نکنيد. مشخصات فني کابل و شرايط استفاده، معيارهاي دقيقتري براي انتخاب محصول مناسب هستند.
- مشخصات فني: اطلاعات محصول را بررسي کنيد و فقط به عنوانهايي مانند «کابل شبکه پرسرعت» اکتفا نکنيد. Category، جنس هادي، AWG، نوع شيلد، طول کابل و استاندارد توليد از مشخصات مهم کابل هستند.
- جنس هادي: اگر براي اجراي شبکه به کابل مسي نياز داريد، محصولات کابل شبکه تمام مس را نيز در ميان گزينههاي موجود بررسي کنيد. استفاده از کابل استاندارد ميتواند احتمال بروز مشکلات ناشي از کيفيت پايين هادي را کاهش دهد.
- نوع کاربرد: نوع استفاده از کابل در انتخاب آن اهميت دارد. براي يک دفتر کوچک و اتصال چند دستگاه، ممکن است يک کابل معمولي کافي باشد. اما در مسيرهاي طولاني يا شبکههايي با سرعت انتقال داده بالا، بايد کابل را بر اساس طول مسير، سرعت مورد نياز و شرايط نصب انتخاب کنيد.
| معيار مهم در انتخاب کابل شبکه | توضيحات و نکات کليدي براي خريد |
| مشخصات فني و ساختار | بررسي دقيق فاکتورهايي مانند دستهبندي (Category)، ضخامت هادي (AWG)، نوع شيلد، طول و استانداردهاي توليد به جاي تکيه بر شعارهاي تبليغاتي. |
| جنس هادي | اولويت دادن به کابلهاي تمام مس جهت داشتن يک شبکه استاندارد و پيشگيري از مشکلات ناشي از هاديهاي نامرغوب و بيکيفيت. |
| نوع کاربرد و نياز شبکه | استفاده از کابلهاي معمولي براي دفاتر کوچک؛ و انتخاب کابلهاي تخصصيتر بر اساس طول مسير، شرايط نصب و سرعت مورد نياز براي شبکههاي بزرگ. |
جمعبندي
سطح مقطع کابل شبکه يکي از مشخصات فني مرتبط با ضخامت هادي است، اما براي ارزيابي يک کابل نبايد آن را بهتنهايي بررسي کرد. جنس هادي، AWG، دستهبندي کابل، طول مسير، شيلد و کيفيت ساخت همگي روي انتخاب نهايي اثر دارند.
اگر هدف، اجراي يک شبکه پايدار و استاندارد است، بهتر است مشخصات فني کابل پيش از خريد بررسي شود. اين روش، مقايسه محصولات را دقيقتر ميکند و احتمال انتخاب کابل نامناسب را کاهش ميدهد.
